Dos requisitos da norma ao desenho executável — método, detalhes e entregáveis
Projetar SDAI é traduzir norma em desenho que funcione em campo. O CAD é a ponte entre o texto normativo e a instalação: onde cada símbolo, cota e legenda tem impacto direto em detecção precoce, redução de alarmes indesejados e conformidade. A seguir, um roteiro técnico — do Projeto Básico ao Projeto Executivo — com práticas que reduzem retrabalho e aumentam a previsibilidade de aprovação.
Referência principal: ABNT NBR 17240 (SDAI). Integrações com NBR 10897 (sprinklers) e, quando pertinente ao escopo, NFPA 72. Adapte às ITs e exigências do seu CBM.
Sobre o Curso

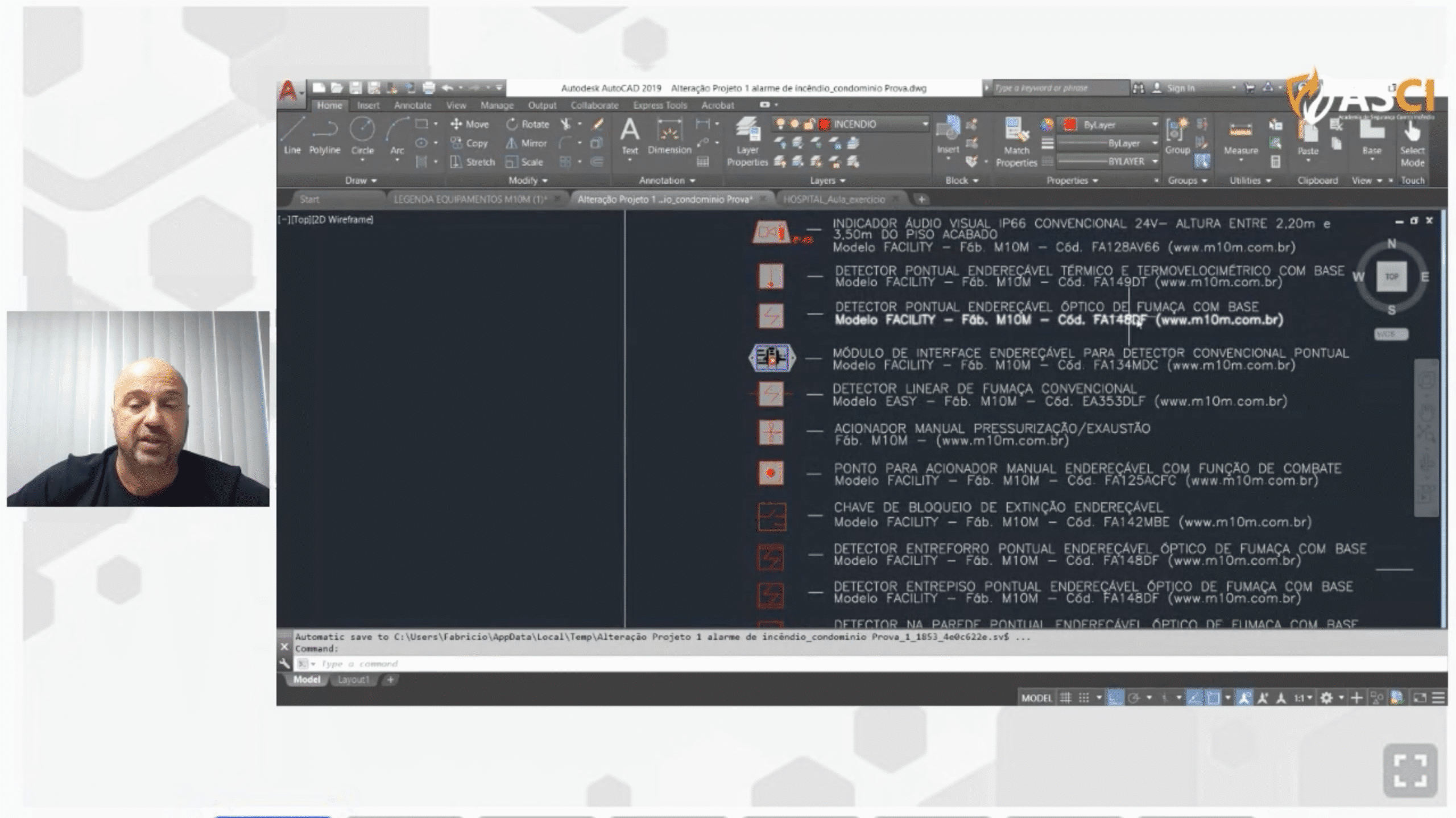

Curso de CAD para Projetos de Detecção e Alarme de Incêndio: Domine a Técnica e Otimize seu Trabalho
Se você é engenheiro, projetista ou profissional da área de segurança contra incêndios, sabe que dominar ferramentas como o CAD é essencial para criar projetos eficientes, precisos e em conformidade com as normas técnicas. O Curso Práticas no CAD de Projeto de Detecção e Alarme de Incêndio foi desenvolvido para capacitar você na utilização dessa ferramenta indispensável, garantindo maior produtividade e qualidade nos seus projetos.
O que você vai aprender neste curso?
- Fundamentos do CAD: Configuração, comandos essenciais e organização de layers para projetos de incêndio.
- Normas e regulamentos: Aplicação das diretrizes da ABNT (NBR 17240), NFPA e ITs estaduais para projetos de detecção e alarme.
- Desenvolvimento de projetos: Criação de plantas, distribuição de dispositivos e especificação técnica.
- Técnicas de otimização: Métodos para agilizar o trabalho e evitar erros comuns.
- Exportação e apresentação: Geração de arquivos prontos para aprovação e execução.
1) Fase inicial — Planejamento & Projeto Básico (o “onde e o porquê”)
1.1 Leitura da edificação e premissas normativas
Colete e avalie, antes de traçar qualquer símbolo:
- Arquitetura e estrutura: plantas, cortes, pé-direito, ocupação e setorização.
- Ambiente: temperatura/umidade, atmosfera corrosiva/poeira, ruído (impacta avisadores), EMI.
- Materiais combustíveis & processos: definem tecnologia de detecção (fumaça/temperatura/chama/aspiração).
- Movimento de ar & estratificação: em altos índices de renovação (p. ex., CPDs), aspiração pode superar pontuais; tetos altos/comedores de fumaça pedem lineares ou níveis múltiplos.

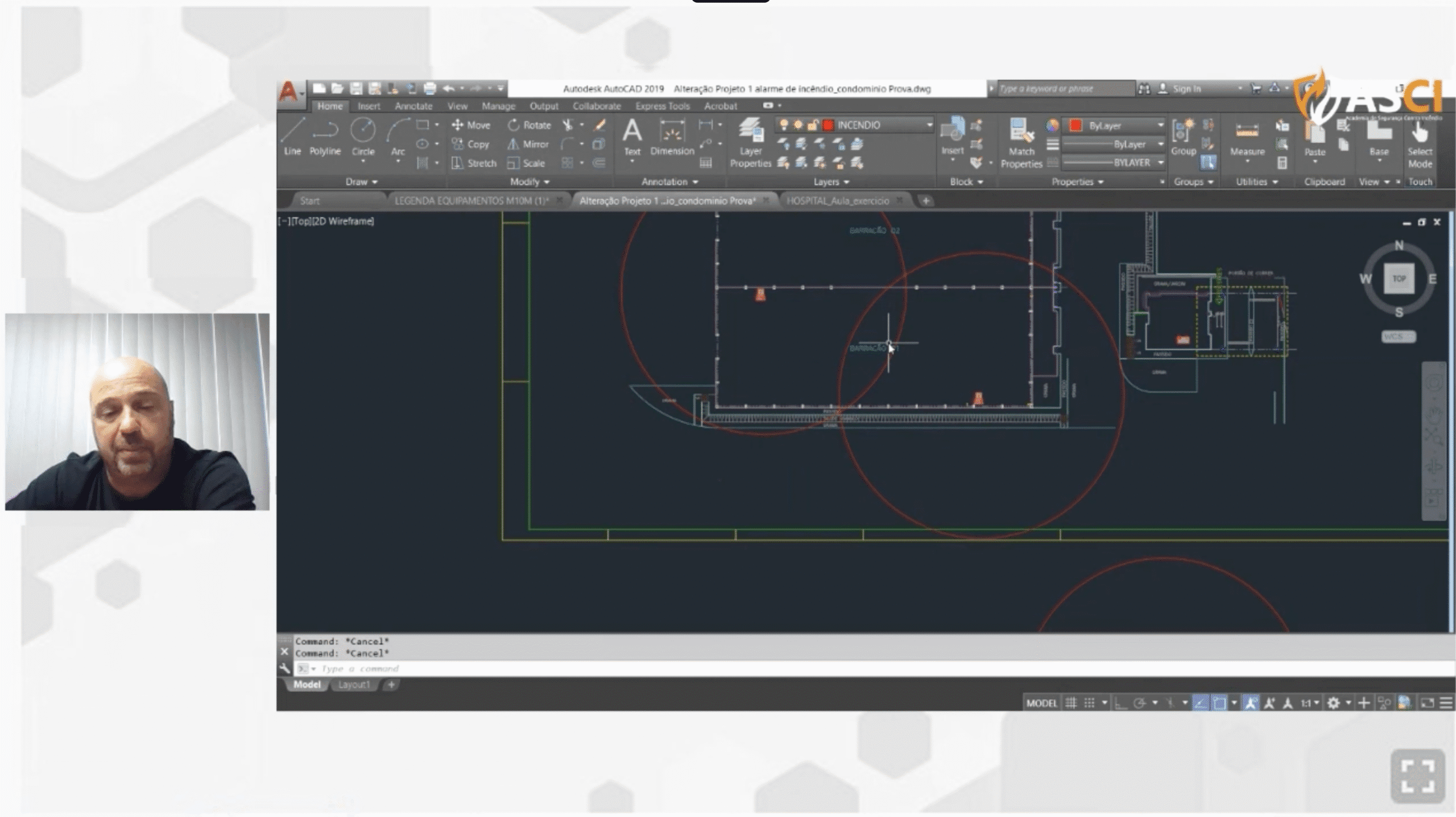

1.2 Locação em CAD (Projeto Básico)
- Central & repetidor: acesso 24/7 (portaria/sala de segurança); se a central não estiver na entrada, repetidor na portaria.
- Acionadores manuais: alcance ≤ 30 m por percurso; posicionar em rotas e próximo a hidrantes.
- Avisadores audiovisuais: garantir audição e visibilidade sob condições reais (ruído industrial, barreiras visuais).
- Detectores de fumaça (pontuais): área de referência ≈ 81 m² (tetos planos até ~8 m; vigas baixas; ≤ ~8 trocas/h). Vigas altas, maior pé-direito ou ventilação ↑ ⇒ reduza cobertura e adicione pontos.
- Detectores de temperatura (pontuais): área de referência ≈ 36 m²; uso típico em cozinhas/garagens/ambientes com vapor/poeira.
- Lineares de fumaça: vãos altos/longos; alcance até ~100 m emissor-receptor e cobertura lateral ~15 m (7,5 m/ lado). Fixação rígida para evitar desalinhos.
Números acima são parâmetros usuais. Verifique norma vigente e catálogo do fabricante do sistema escolhido.
2) Fase intermediária — Projeto Executivo (funcionamento & detalhamento)
2.1 Topologia, tecnologia e endereçamento
- Tecnologia do sistema: Convencional × Endereçável (digital/analógico/algorítmico). Escolha a marca/modelo cedo (impacta consumo, protocolo e cabeamento).
- Classe de circuito:
- Classe A (anel): maior continuidade de serviço; preferível para conformidade robusta.
- Classe B (radial): mais simples, porém menos resiliente a falhas.
- Isoladores & segmentação: em endereçáveis, usar módulos isoladores para limitar efeito de falhas e atender a segmentações equivalentes às zonas convencionais.
- Endereçamento & naming: endereço sequencial (001…); nomear por ambiente/setor (“Sala Diretoria”, “Barracão 01 – Ala Leste”). Facilita operação e relatório.
2.2 Infraestrutura e cabeamento
- Trajeto dos condutores: desenhe no CAD por eixos, evitando interferências (lajes, shafts, asfalto, equipamentos).
- Eletrodutos de SDAI dedicados: identificação vermelha (anéis a cada ~3 m); somente circuitos 24 V.
- Bitola mínima & blindagem: dimensionar por consumo/distância; adote blindagem em eletrodutos não metálicos/calhas abertas ou use eletroduto metálico aterrado.
- Proteção & compatibilização: prever protetores de surto em interligações entre prédios; separar de potência/variadores.
2.3 Fontes e baterias (autonomia & supervisão)
- Autonomia típica de projeto: 24 h em standby + 5 min em alarme (ver norma/fabricante).
- Cálculo: consolidar consumo por laço/dispositivo, fator de simultaneidade e margem; definir Ah das baterias e fontes auxiliares conforme a marca escolhida.
- Supervisão: fontes devem ser supervisionadas; documente o critério no memorial.
3) Fase final — Documentação, comissionamento & entrega
3.1 Entregáveis obrigatórios (em CAD e texto)
- Pranchas executivas: locação, diagramas, legenda, alturas de instalação, detalhes típicos, numeração de circuitos/endereços.
- Memorial descritivo: premissas, arquitetura, lógica causa-efeito, interfaces (elevador, pressurização, catracas, liberação de agentes), normas atendidas.
- Diagrama unifilar: sequência de interligação (central → isoladores → detectores/acionadores/módulos/avisadores).
- Lista & quadro-resumo: modelo/fabricante, quantitativos, resultados de cálculo de baterias e premissas de topologia.
3.2 Comissionamento e aceite
- Ensaios funcionais: tempos de resposta (acionador/detector), testes de laço, supervisão de falhas, alarme geral/local, intertravamentos.
- Registros & treinamento: planilhas de teste, evidências fotográficas, procedimentos de operação entregues e assinados.
Estudos de caso (aplicação em CAD)
- Barracões industriais: pé-direito alto → lineares; múltiplos galpões → atenção a surtos entre edifícios e setorização por laço.
- Hospital de pequeno porte: alta densidade de ambientes fechados → pontuais de fumaça em áreas limpas; térmicos em cozinhas/lavanderias; interfaces com acesso/elevadores/geradores; setorização por pavimento/ala.
Boas práticas de CAD que evitam retrabalho
- Camadas e padrões: layer para cada família (detetor/acionador/avisador/infra/diagrama).
- Cotas e alturas padronizadas: alturas típicas em detalhe; evite “nota solta”.
- Blocos inteligentes: com atributos (endereço, nome do ambiente, ID do laço).
- Regras visuais fixas: mesma simbologia/espessura/cores em todas as pranchas.
- Checklist de qualidade: antes de emitir, verifique cobertura, conflitos, quedas de tensão e coerência de quantitativos.
Erros recorrentes e como mitigar
- Avisadores subdimensionados em áreas ruidosas → calcular nível sonoro e prever reforços locais.
- Detectores em dutos de ar/baixo forro sem avaliação → considerar aspiração ou reposicionamento.
- Cabeamento sem blindagem em calha aberta → ruído/loops de terra.
- Laços sem isoladores em áreas extensas → falha única derruba trechos grandes.
- Ausência de repetidor em acesso principal → operação lenta em emergência.
Assista essa live para tirar mais dúvidas:
Por que fazer este curso?
- Aprimore sua qualificação: Domine o uso do CAD para projetos de detecção e amplie suas oportunidades no mercado.
- Aprenda na prática: O curso tem um formato dinâmico e didático, ideal para profissionais que querem aplicar o conhecimento imediatamente.
- Atualização profissional: Esteja alinhado às exigências do setor e entregue projetos com qualidade superior.
Público alvo
- Engenheiros e técnicos de segurança contra incêndio
- Projetistas e desenhistas técnicos
- Arquitetos e profissionais da construção civil
- Estudantes que querem se especializar na área
Quem assina o método — experiência do professor
Fabricio Gagliardi Pinto — Eng. Eletrônico (UFPR), pós-graduação em Telecomunicações, 20+ anos dedicados exclusivamente a SDAI.
Atua como empresário e projetista/instalador, além de professor (pós-graduação, ex.: IMBEC). É membro do CB-24/ABNT (comitê de normas de alarme de incêndio), participa de revisões como a NBR 16640 (em alinhamento à ISO 7240) e integra a ABINI.
Na prática, isso significa projeto com critério, documentação aprovável e decisões compatíveis com fabricante/obra, ensinadas por quem projeta, instala e ajuda a normatizar o que você vai desenhar.
Usar CAD em SDAI é muito mais do que desenhar: é comprovar que cada escolha atende a uma premissa de desempenho. Com planejamento sólido, topologia adequada, cálculos transparentes e documentação consistente, o projeto funciona no dia do teste — e no dia em que for realmente necessário.
