IT 23/2019 – Chuveiros automáticos – Sprinklers

Informações sobre a norma

A Instrução Técnica 23/2019 está em vigor desde 9 de abril de 2019, conforme disposto na Portaria nº CCB-002/810/19.

Substituiu a Instrução Técnica nº 23/2018 – Sistemas de chuveiros automáticos.

Publicada no Diário Oficial do Estado de São Paulo, Poder Executivo – Seção I, Suplementos, pág. 123, de 9 de abril de 2019.

Atualizada conforme disposto na Portaria nº CCB-021/800/20 de 04 de julho de 2020.

Esta Instrução Técnica está compilada, ou seja, todas as alterações ocorridas depois da sua publicação estão incorporadas no texto.

Portarias relacionadas à Instrução Técnica 23/2019 – Sistemas de chuveiros automáticos

Portaria nº CCB-002/810/19 – Dispõe sobre as Instruções Técnicas do Corpo de Bombeiros da Polícia Militar do Estado de São Paulo a que alude o Decreto Estadual nº 63.911, de 10 de dezembro de 2018.

Portaria nº CCB-021/800/20 – Dispõe sobre as correções das Instruções Técnicas do Corpo de Bombeiros da Polícia Militar do Estado de São Paulo publicadas em 09 de abril de 2019, anexas à Portaria nº CCB-002/810/19.

Parecer Técnico que referencia a Instrução Técnica 23/2019 – Sistemas de chuveiros automáticos

Parecer Técnico nº CCB-007/800/20 – Conexões e tubulação para chuveiros automáticos (sprinklers) com fixação tipo “crimpagem”.



SECRETARIA DE ESTADO DOS NEGÓCIOS DA SEGURANÇA PÚBLICA
POLÍCIA MILITAR DO ESTADO DE SÃO PAULO
INSTRUÇÃO TÉCNICA Nº 23/2019
Sistemas de chuveiros automáticos

1 Objetivo

Adequar o texto da norma NBR 10.897 – Sistemas de proteção contra incêndio por chuveiro automático da Associação Brasileira de Normas Técnicas (ABNT), para aplicação na análise e vistoria de projetos/processos submetidos ao Corpo de Bombeiros, atendendo ao previsto no Regulamento de Segurança contra Incêndio das edificações e áreas de risco do Estado de São Paulo em vigor.

2 Aplicação

2.1 Esta Instrução Técnica (IT) aplica-se a todas as edificações onde é exigida a instalação de chuveiros automáticos, de acordo com as Tabelas 6B a 6M.3 do Regulamento.

2.2 Adota-se a NBR 10.897 – Sistemas de proteção contra incêndio por chuveiro automático, com as adequações constantes no item 5 desta IT.

2.3 Nos locais destinados a depósito deve ser aplicada a IT 24 – Sistemas de chuveiros automáticos para áreas de depósitos.

3 Referências normativas e bibliográficas

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS (ABNT). NBR 10897: Sistemas de proteção contra incêndio por chuveiro automático. Rio de Janeiro: ABNT;

NFPA 13 – Standard for the Installation of Sprinkler Systems.

4 Definições

Aplicam-se as definições constantes da IT 03 – Terminologia de segurança contra incêndio.

5 Procedimentos

5.1 Os sistemas de proteção por chuveiros automáticos devem ser elaborados de acordo com critérios estabelecidos em normas técnicas brasileiras, sendo aceita a norma NFPA 13 da National Fire Protection Association, se o assunto não for por elas contemplado. A classificação do risco, área de operação, tabelas e demais parâmetros técnicos devem seguir os critérios contidos nas normas técnicas.

5.2 Para fins de apresentação junto ao Corpo de Bombeiros, deve ser elaborado um projeto técnico com simbologia atendendo ao contido na IT 03 – Terminologia de segurança contra incêndio, devendo ser apresentado o projeto preliminar, de acordo com as normas técnicas, contendo o esquema isométrico da área de operação e caminhamento da tubulação até o abastecimento de água.

5.2.1 O projeto executivo do sistema de chuveiros automáticos não necessita ser encaminhado para análise junto ao Corpo de Bombeiros, mas deve estar à disposição na edificação para suprir possíveis dúvidas do agente vistoriador.

5.3 Nas edificações onde houver exigência da instalação do sistema de chuveiros automáticos, deve-se atender a toda área de edificação, podendo, a critério do projetista, deixar de abranger a casa do zelador, quando localizada na cobertura.

5.4 Nas edificações existentes, onde não exista exigência do sistema de chuveiros automáticos ou quando este for proposto como solução técnica alternativa, pode ser utilizada a instalação parcial, atendendo-se às demais exigências previstas nas normas técnicas oficiais.

5.5 A critério do projetista, a instalação de chuveiros automáticos em casa de máquinas, subestações, casa de bombas de incêndio, sala de gerador e similares onde haja exclusivamente equipamentos elétricos energizados, pode ser substituída pela instalação de detectores de incêndio, ligados ao sistema de alarme do prédio ou ao alarme do sistema de chuveiros automáticos.

5.6 A substituição prevista no item 5.5 fica limitada a compartimentos com área máxima de 200 m².

5.6.1 Aplicam-se os mesmos critérios para os CPD localizados no interior das edificações, sendo que os compartimentos ficam com área máxima limitada a 40 m² desde que exista compartimentação entre CPD e os ambientes adjacentes.

5.7 Nos casos de edificações com ocupação mista, a reserva de incêndio deve ser calculada em função da vazão do risco mais grave e do tempo de funcionamento do risco predominante.

5.8 O dimensionamento do sistema deve ser feito por cálculo hidráulico.

5.8.1 O dimensionamento por tabelas pode ser utilizado nas situações de ampliação ou modificações de sistemas existentes calculados por tabela.

5.9 Nos casos em que hidrantes e mangotinhos sejam instalados em conjunto com o sistema de chuveiros automáticos, as vazões e pressões mínimas exigidas na IT 22 – Sistemas de hidrantes e de mangotinhos para combate a incêndio, devem ser garantidas, sendo somadas as reservas efetivas de água para o combate a incêndios, atendendo aos requisitos técnicos previstos nas normas técnicas oficiais.

5.10 Nas edificações elevadas, constituídas de múltiplos pavimentos, serão aceitos os limites de área máxima prevista na NBR 10897 para cada válvula de governo e alarme, sendo que após a instalação de pelo menos uma, no pavimento mais baixo, para cada limite de área atendida, nos demais pavimentos deverão ser previstos comandos setoriais (conexão setorial de dreno, ensaio e alarme) nas respectivas prumadas de cada válvula de governo e alarme.

5.10.1 Caso a reserva e bomba sejam elevadas, não há necessidade de previsão de Válvula de Governo e Alarme (VGA) na prumada principal, mantendo-se as Válvulas de Comando Setorial nos pavimentos, desde que as áreas dos pavimentos não ultrapassem os limites de área máxima prevista na NBR 10897 para cada válvula de governo e alarme.

5.11 Quando não houver necessidade da instalação de mais do que uma válvula de governo e sendo a reserva efetiva, situada acima do pavimento mais elevado, a instalação desta válvula de governo pode ser dispensada, substituindo-se por válvula de retenção instalada na expedição da bomba e chave de fluxo para acionamento do alarme, de modo que atenda às funções da válvula de governo e alarme.

5.12 O gongo hidráulico, normalmente presente nas válvulas de governo e alarme, pode ser substituído pelo alarme elétrico, interligando a mesma ao sistema de alarme principal da edificação, de forma a avisar quando passar água no sistema a partir do funcionamento de um único chuveiro.

5.12.1 O circuito do alarme de que trata este item deve ser supervisionado.

5.13 O registro de recalque para chuveiros automáticos deve conter sinalização e indicação claras, de forma a ser diferenciado do recalque do sistema de hidrantes, de acordo com o Anexo D desta IT.

5.13.1 O dispositivo de recalque deve ser duplo e preferencialmente do tipo coluna. Onde houver impossibilidade técnica o dispositivo de recalque pode ser instalado no passeio público, de acordo com o Anexo D desta IT.

5.14 Não são aceitas placas de orifício para balanceamento do sistema de chuveiros automáticos.

5.15 Quando for necessária a redução de pressão, em sistemas conjugados ou não, devem ser utilizadas válvulas redutoras de pressão, aprovadas para o uso em instalações de proteção contra incêndios.

5.16 Nos locais com forros combustíveis, os chuveiros automáticos devem ser instalados acima para proteção do espaço entre forro.

5.17 Quando houver forros classe I ou II-A, conforme parâmetros da IT 10, os chuveiros automáticos devem ser instalados para proteção do espaço entre forro somente se houver carga de incêndio.

5.17.1 As eletrocalhas fechadas não caracterizam carga de incêndio para os critérios de proteção estabelecidos neste item.

5.18 As varandas permanentemente abertas que não possuam material combustível armazenado estão isentas do sistema de chuveiros automáticos.

5.18.1 O material de acabamento e revestimento das varandas deve ser incombustível.

5.18.2 Não poderá ser realizado qualquer fechamento, parcial ou total, nas aberturas das varandas, nem alteradas suas características construtivas.

5.19 O dimensionamento do sistema de chuveiros automáticos para edificações do Grupo C, que possuam armazenamento superior a 3,70 m de altura, deve ser feito de acordo com a IT 24.

5.20 Os vestiários com área superior a 100 m², localizados em edificações onde se exige sistema de chuveiros automáticos, devem ser protegidos pelo sistema.

5.21 Em salas pequenas de risco leve, com teto desobstruído e área de piso de no máximo 75 m², fechada por paredes e teto incombustíveis, os chuveiros podem ser posicionados a até 2,70 m de qualquer parede, desde que toda área da sala esteja protegida, e que sejam atendidas as limitações de espaçamento e áreas máximas de cobertura por chuveiro automático previstas na NBR 10.897.

6 Documentação

6.1 Quando se tratar da solicitação da primeira vistoria de edificações dotadas de sistema de chuveiros automáticos, o responsável técnico pela instalação do sistema deve realizar as atividades de comissionamento do sistema de acordo com o relatório de comissionamento do sistema de acordo o Anexo B desta IT.

6.1.1 O memorial de comissionamento do sistema de chuveiros automáticos é parte integrante do Processo de Segurança Contra Incêndio, devendo ser elaborado por profissional habilitado e ser entregue no ato da vistoria do Corpo de Bombeiros, acompanhado de seu respectivo comprovante de responsabilidade técnica.

6.2 Quando se tratar da solicitação da renovação de vistoria de edificações dotadas de sistema de chuveiros automáticos, o responsável técnico pela manutenção do sistema deve realizar as atividades de inspeção do sistema de acordo com o relatório de inspeção do sistema de chuveiros automáticos de acordo com o Anexo C desta IT.

6.2.1 O relatório de inspeção do sistema de chuveiros automáticos é parte integrante do Processo de Segurança Contra Incêndio, devendo ser elaborado por profissional habilitado e ser entregue no ato da vistoria do Corpo de Bombeiros, acompanhado de seu respectivo comprovante de responsabilidade técnica.


Anexo A
Passos básicos para cálculos hidráulicos de chuveiros automáticos

A técnica de projeto hidráulico pode ser resumida em 15 passos básicos. Estes passos podem ser usados como um guia para o projeto do sistema ou como um “checklist” para a análise do projeto:

Passo 1: Identificar a ocupação ou o risco a ser protegido;

Passo 2: Determinar o tamanho da área de aplicação dos chuveiros automáticos;

Passo 3: Determinar a densidade de projeto exigida;

Passo 4: Estabelecer o número de chuveiros contidos na área de cálculo;

Passo 5: Determinar o formato da área de cálculo;

Passo 6: Calcular a vazão mínima exigida para o primeiro chuveiro;

Passo 7: Calcular a pressão mínima exigida para o primeiro chuveiro;

Passo 8: Calcular a perda de carga entre o primeiro e o segundo chuveiro;

Passo 9: Calcular a vazão do segundo chuveiro;

Passo 10: Repetir os Passos 8 e 9 para os chuveiros seguintes até que todos os chuveiros do ramal estejam calculados;

Passo 11: Se a área de cálculo se estender até o outro lado da subgeral, os Passos 6 até 9 são repetidos para o lado oposto. Os ramais que cruzam deverão ser balanceados com a mais alta pressão de demanda;

Passo 12: Calcular o fator K para a primeira subida, com fatores adicionais calculados para as linhas desiguais;

Passo 13: Repetir os Passos 8 e 9 para as subidas (ao invés de chuveiros) até que todas as subidas da área de cálculo tenham sido calculadas;

Passo 14: Computar a perda de carga no ponto de abastecimento com as compensações devido a desníveis geométricos, válvulas e acessórios e diferença de materiais da tubulação enterrada;

Passo 15: Comparar a vazão calculada com o suprimento de água disponível.

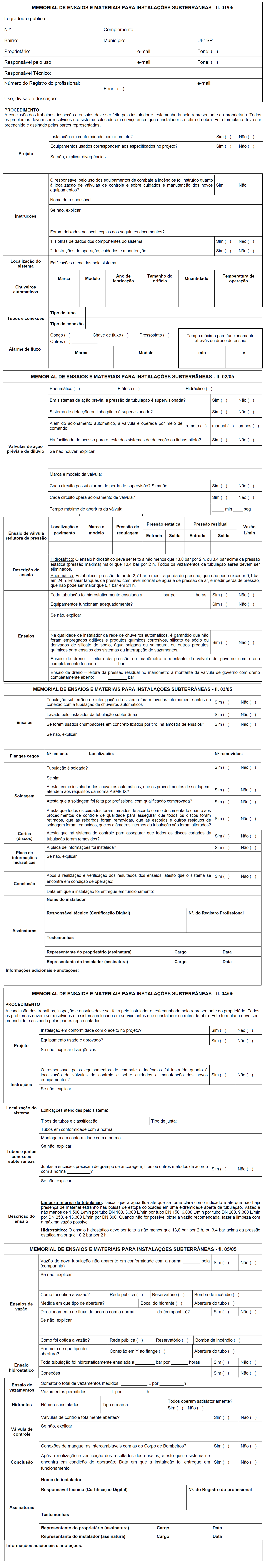

Anexo B
Relatório de comissionamento e inspeção periódica do Sistema de Chuveiros Automáticos

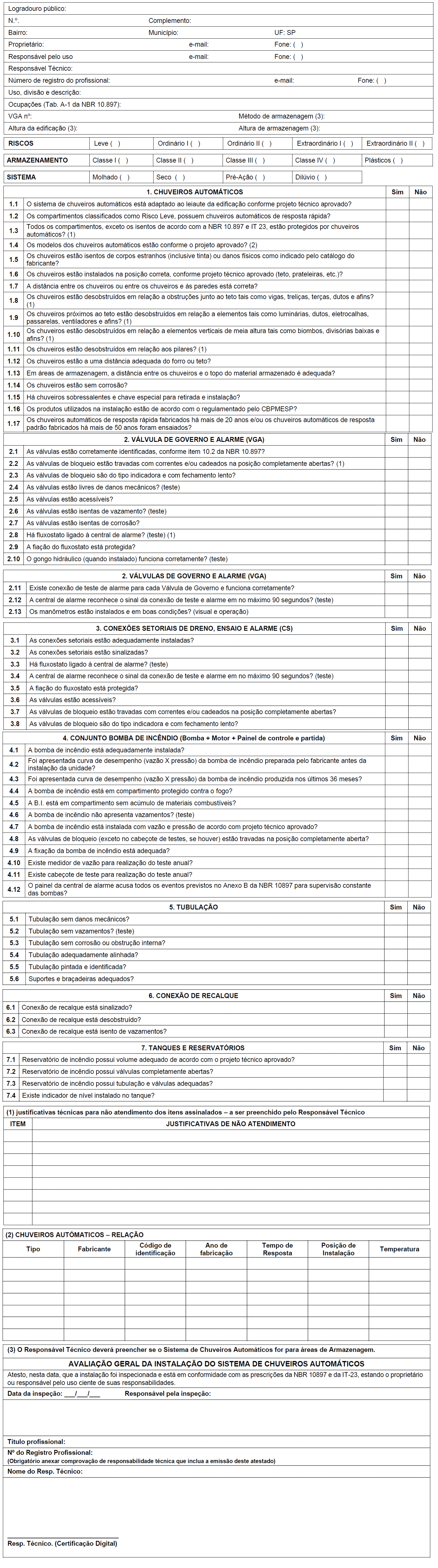

Anexo C
Relatório de Inspeção do Sistema de Chuveiros Automáticos

Sprinklers



Anexo D
Sinalização do registro de recalque do sistema de chuveiros automáticos

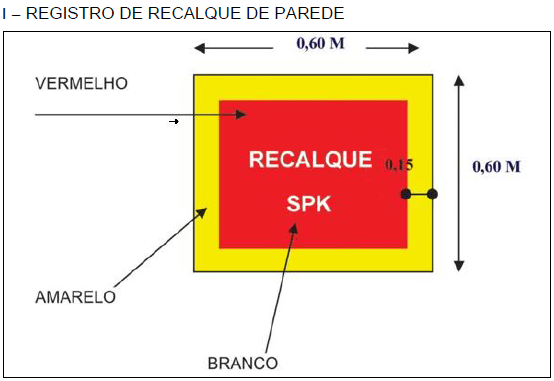

Anexo D: Imagem 1

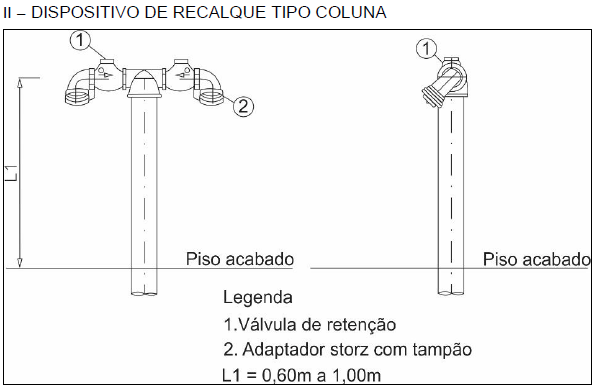

Anexo D: Imagem 2
